海灣GST-LD-8300B輸入模塊(消防監視模塊)接線安裝圖

作者:海灣消防 文章來源:http://www.zzludajie.com/ [ ]

海灣GST-LD-8300B輸入模塊(消防監視模塊)接線安裝圖

海灣GST-LD-8300B輸入模塊(消防監視模塊)

      海灣GST-LD-8300B輸入模塊(消防監視模塊)接線端子說明:

  Z1、Z2:接控制器兩總線,無極性;

  I、G:與設備的無源常開觸點(設備動作閉合報警型)連接;也可通過電子編碼器設置為常閉輸入。

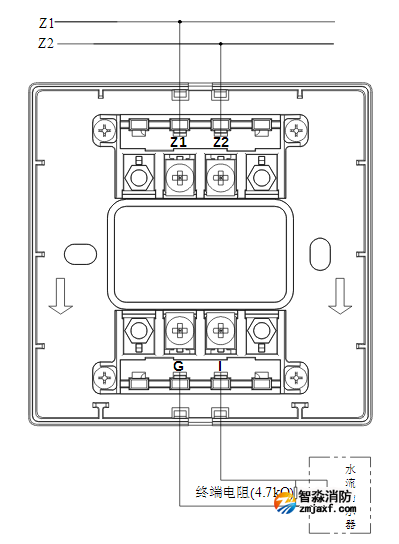

1、模塊與具有常開無源觸點的現場設備(以水流指示器為例)連接方法如下圖所示。

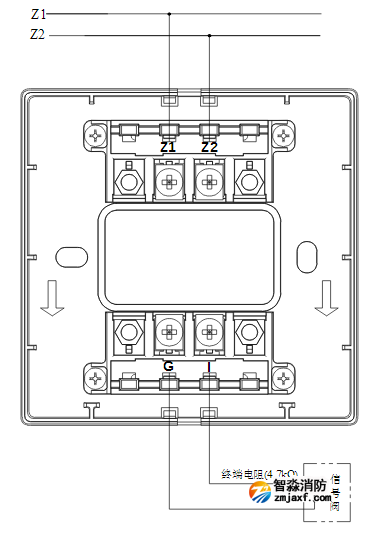

2、模塊與具有常閉無源觸點的現場設備(以信號閥為例)連接方法如下圖所示。
