弱電工程中強、弱電橋架的規格怎么選擇？

作者:海灣消防文章來源：http://www.zzludajie.com/ [大中小]

弱電工程中強、弱電橋架的規格怎么選擇？

弱電網絡系統是由不同的電子功能配區進行相互的關聯組合，弱電網絡系統中少不了強電架橋、弱電橋架系統，電纜橋架作為布線工程的一個配套項目，配電間及弱電間宜分別設置，如不具備此條件需合設時，應分別敷設在電氣間兩側或采取隔離措施，以防止強電對弱電的干擾，橋架本身沒有強弱電之分，但在安裝過程中是有一定要求的，高低壓電纜橋架應盡量分開安裝，電氣設計在線教學狄老師。那么強、弱電橋架的規格，怎么選擇呢？

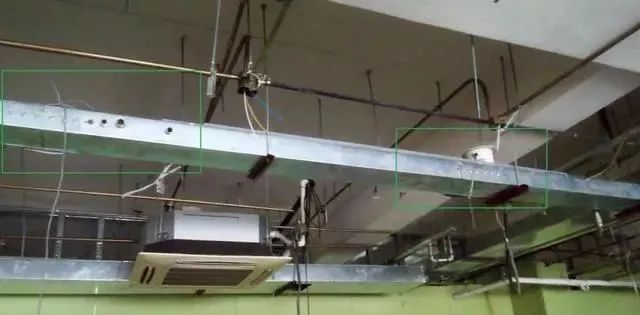

（1）強電線纜槽盒敷設

1）槽盒內的絕緣導線總截面積(包括外護套)不應超過槽盒內截面積的【40％】。

2）載流導體不宜超過【30】根。

3）電纜宜單層敷設，最多不應超過兩層。

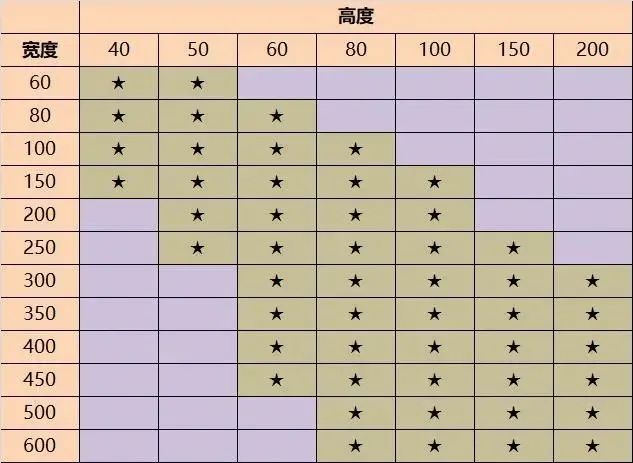

注：詞表維耐火電纜槽盒常用規格尺寸，摘自《耐火電纜槽盒》GB 29415

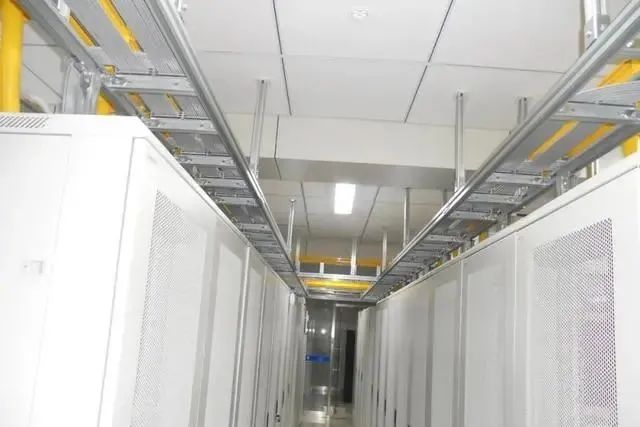

（2）弱電線纜槽盒敷設

1）當控制和信號等非電力線路敷設于同一槽盒內時，絕緣導線的總截面積不應超過槽盒內截面積的【50％】。

依據《建筑電氣工程施工質量驗收規范》GB50303-2015 第 14.2.5 條：

1）同一槽盒內不宜同時敷設絕緣導線和電纜！

2）同一路徑無防干擾要求的線路，可敷設于同一槽盒內；槽盒內的絕緣導線總截面積（包括外護套）不應超過槽盒內截面積的40%，且載流導體不宜超過30根。

3）當控制和信號等非電力線路敷設于同一槽盒內時，絕緣導線的總截面積不應超過槽盒內截面積的50%。

4）分支接頭處絕緣導線的總截面面積（包括外護層）不應大于該點盒（箱）內截面面積的75%。

5）絕緣導線在槽盒內應留有一定余量，并應按回路分段綁扎，綁扎點間距不應大于1.5m；當垂直或大于45"傾斜敷設時，應將絕緣導線分段固定在槽盒內的專用部件上，每段至少應有一個固定點；當直線段長度大于3.2m時，其固定點間距不應大于1.6m;槽盒內導線排列應整齊、有序。

6）敷線完成后，槽盒蓋板應復位，蓋板應齊全、平整、牢固。

檢查數量：按每個檢驗批的槽盒總長度抽查10%，且不得少于1m。

檢查方法：觀察檢查并用尺量檢查。
